Шайбы стопорные

Шайбы стопорные в Бобруйске

Стопорная шайба используется в болтовых соединениях для предотвращения возможности произвольного отвинчивания деталей. Это крепежное изделие устанавливается под головкой болта или же непосредственно под гайкой, что позволяет создать намного большую опорную площадь и застопорить элементы соединения в конкретном положении. Собственно, именно благодаря данным особенностям стопорная шайба и получила это нарицательное название.

1043
Рейтинг: 4.8

Вас может заинтересовать

Загрузка

Полезные статьи

смотреть ещё

От теории к практике:

Подшипник скольжения и качения: чем они отличаются?

06.03.2023

26584

Виды, конструкции и причины деформации пружин сжатия

02.03.2023

17737

Мы в соцсетях:

Шайбы стопорные

Список товаров

НаименованиеДиаметр, ммПокрытиеЦенаЕдиница измерения
Шайба гроверная ГОСТ 6402-70
3
без покрытия
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
3.2
без покрытия
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
3.2
без покрытия
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
3.2
без покрытия
Цена по заявке
шт
Шайба стопорная DIN 125
3.2
без покрытия
Цена по заявке
шт
Шайба гроверная ГОСТ 6402-70
4
без покрытия
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
4
без покрытия
Цена по заявке
шт
Шайба гроверная ГОСТ 6402-70
5
без покрытия
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
5
без покрытия
Р" />
1,18Р
Р" />
шт
Шайба стопорная быстросъемная для вала DIN 6799
5
без покрытия
Цена по заявке
шт
Шайба гроверная ГОСТ 6402-70
5
оцинкованное
Цена по заявке
шт
Шайба стопорная плоская без фаски форма А ГОСТ 11371-78
5
оцинкованное
Цена по заявке
шт
Шайба стопорная быстросъемная для вала DIN 6799
5
без покрытия
Р" />
1,9Р
Р" />
шт
Шайба стопорная DIN 125
5.3
без покрытия
Цена по заявке
шт
Шайба гроверная ГОСТ 6402-70
6
без покрытия
Цена по заявке
шт
Показать еще

*Все изображения на сайте s-agroservis.ru представлены для ознакомительных целей. Изображение товаров может отличаться от фактического изображения товаров на сайте. Цена товара может изменяться в зависимости от курса валют и объема закупок.

Не смогли найти нужный товар? Воспользуйтесь формой индивидуального заказа!

* Фамилия:

* Имя:

Отчество:

* e-mail:

* Телефон:

* Сообщение:

или прикрепите файл:

Согласие на обработку персональных данных. Политика конфиденциальности

stanki97 24.10.2017 в 10:21 #
цинк в скобочках это материал?
Administrator 24.10.2017 в 10:43 #
Здравствуйте! Это материал обработки поверхности от воздействия коррозии.

Стопорная шайба позволяет существенно понизить давление головки на деталь, тем самым сохранив ее поверхность от механических повреждений. Как правило, такой тип крепежа по большей части используется в устройствах, которые подвергаются высоким нагрузкам, в том числе вибрационного типа. Благодаря своим конструкционным особенностям и техническим характеристикам, стопорная шайба полностью исключает вероятность ослабления болтовых соединений. Таким образом, этот крепеж многократно увеличивает степень их надежности.

Высокая устойчивость к механическим нагрузкам, например, вибрационным, а также другие технические характеристики у стопорных шайб обусловлены двумя основными факторами. Первый из них — материал изготовления. В зависимости от эксплуатационных особенностей рабочей среды, такие изделия производят из разных стальных сплавов. Иногда встречаются стопорные шайбы из легированной или же углеродистой стали. Нередко их производят из алюминия, меди, бронзы, латуни, титана. При этом поверхность обрабатывают с помощью:

  • Хромирования
  • Цинкования
  • Фосфатирования

Подобные защитные покрытия позволяют сохранить изделия от коррозионных воздействий в агрессивных рабочих средах. А в некоторых случаях стопорные шайбы могут не иметь на своей поверхности защитных напылений. Само собой, срок службы у таких изделий будет во много раз меньше. Вторым фактором высокой надежности стопорных шайб является форма их конструктивного исполнения. Они могут иметь различные геометрические конфигурации. Например, есть изделия с лапками, зубьями, разрезами и другие виды стопорных шайб.

Виды стопорных шайб

Каждая стопорная шайба, в зависимости от типа ее конфигурации, имеет свое персональное предназначение. Некоторые из них применяются в машиностроении, а также в производстве других видов наземной, воздушной и водной техники. Некоторые типы изделий применяют в станкостроении, какие-то при строительных работах. Собственно, выбрать подходящие виды стопорных шайб можно будет исходя из конструкционных особенностей самого механизма. Существует множество разновидностей этого крепежа, но наиболее популярны следующие:


Наименование по DIN и размеры

DIN

ГОСТ

Шайбы стопорные 1

Шайба сферическая, форма С

DIN 6319

ГОСТ 13438-68

Шайбы стопорные 2 Шайба стопорная с носком DIN 93  ГОСТ 13465-77

Стопорные шайбы 3

Шайба стопорная с лапкой

DIN 93

ГОСТ 13463-77
ГОСТ 13464-77

Стопорные шайбы 4

Шайба стопорная с 2 лапками

DIN 463

Стопорные шайбы 5

Шайба плоская без фаски форма А

DIN 125 А

ГОСТ 11371-78

Стопорные шайбы 6

Шайба плоская без фаски форма В

DIN 125 В

ГОСТ 9649-78

Стопорные шайбы 7

Шайба гроверная (гравера) форма А - острые кромки, форма В - притупленные кромки

DIN 127

ГОСТ 6402-70

Стопорные шайбы 8

Шайба стопорная плоская узкая подкладная

DIN 433

ГОСТ 10450-78

стопорные шайбы 9

Шайба косая квадратная клиновая с двойной проточкой

DIN 434

ГОСТ 10906-78

Стопорные шайбы 10

Шайба увеличенная плоская, форма R - с круглым отверстием, форма V - с квадратным отверстием

DIN 440

ГОСТ 6958-78

Стопорные шайбы 11

Шайба стопорная тарельчатая усиленная (исп.А), нормальная (исп. В), облегченная (исп. С)

DIN 2093

ГОСТ 3057-90

стопорные шайбы 12

Шайба стопорная многолапчатая

DIN 5406

ГОСТ 11872-89

Стопорные шайбы 13

Шайба стопорная зубчатая упругая форма I

DIN 6797 I

ГОСТ 10462-81

Стопорные шайбы 14

Шайба стопорная с внутренними зубцами

DIN 6798 J

ГОСТ 10462-81

Стопорные шайбы 15

Шайба стопорная с внешними зубцами

DIN 6798 A

ГОСТ 10463-81

Стопорные шайбы 16

Шайба стопорная оцинкованная с упругими зубцами, вогнутыми внутрь

DIN 6798 V

ГОСТ 10464-81

стопорные шайбы 17

Шайба стопорная зубчатая с наружными зубцами, вогнутыми внутрь

DIN 6797 V

ГОСТ 10464-81

стопорные шайбы 18

Шайба стопорная быстросъемная для вала

DIN 6799

ГОСТ 11648-75

Таким образом, некоторые стопорные шайбы ГОСТ имеют соответствующие стандарты по нормативным документам DIN. Однако есть еще изделия с уникальными конструкционными особенностями, которые изготавливаются только лишь по одному из стандартов, так как они предназначены для узкого спектра соединений и используются в малом количестве техники. Кроме того, по данной таблице можно понять, что некоторые виды стопорных шайб, такие как стопорная шайба с лапками, могут иметь несколько разных вариантов исполнений.

Этой особенностью также обладает и стопорная шайба с внутренними зубьями. При этом, вне зависимости от варианта ее исполнения она имеет один межгосударственный стандарт, а по немецкому стандарту DIN, нормативные документы уже будут разными. Примечательно, что существуют такие разновидности изделий, которые имеют разные варианты исполнений в одном и том же стандарте. В частности, в эту категорию попадают гроверные стопорные шайбы, но кроме них туда входят и другие виды стопорных шайб: плоские и тарельчатые.

Кстати говоря, существует специальная классификация, которая подразделяет все стопорные шайбы по их конструкционной форме. Как мы уже говорили, некоторые из разновидностей данных крепежных изделий могут иметь различные исполнения. Как, например, та же шайба стопорная с внутренними зубьями, которые в разных стандартах отличаются углом своего наклона. Но ведь есть изделия, зубья которых располагаются снаружи. Тогда и те, и те виды стопорных шайб можно отнести в одну общую категорию. Всего же таких категорий 5:

  1. Зубчатые стопорные шайбы
  2. Тарельчатые стопорные шайбы
  3. Гроверные стопорные шайбы
  4. Стопорные шайбы с лапкой
  5. Плоские стопорные шайбы

Эти категории являются основными. Такие виды стопорных шайб можно чаще всего найти в разных механизмах, например, в автомобилях, мотоциклах, в станках, агрегатах, в детских колясках, грузовых тележках и многих других устройствах. Однако также существуют еще и стопорные шайбы, которые предназначены для узкоспециализированных соединений. Это и кузовные, и клиновые, и быстросъемные, и кровельные, и некоторые другие разновидности, используемые не настолько часто, как пять типов изделий из основной классификации.

Шайба стопорная быстросъемная

Стопорная быстросъемная шайба зачастую обозначается еще и как упорная. В России весь технический регламент для нее трактует ГОСТ 11648-75, в Европе — DIN 6799. Данный вид стопорных шайб предназначается для быстрой установки на валы и для крепления пальцев и осей в установочное место с проточкой. Быстросъемная упорная шайба имеет такое название благодаря тому, что процесс ее установки в соединение, а также и последующий демонтаж выполняются довольно таки просто и легко, не требуя для этого существенных усилий.

Собственно, установку стопорной быстросъемной шайбы выполняют с помощью простого защелкивания, предварительно поместив изделие в проточку. А вот снять эту разновидность крепежа можно очень быстро, при этом приложив совершенно небольшие усилия. При этом для монтажа или снятия не нужны специальные инструменты. Исходя из эти особенностей, такая стопорная шайба называется быстросъемной. Основная ее задача состоит в том, чтобы усилить резьбу различных крепежных элементов и сохранить соединение от смещения.

Как правило, стопорная быстросъемная шайба устанавливается в подвижных соединениях различных установок и машин. Она позволяет избежать смещение подшипников или других деталей по оси, надежно фиксируя их в посадочном месте за счет создаваемого ее выступами упора. Сами выступы направлены внутрь. В основном имеют округлую форму и находятся на концевых участках изделия, а также в центре. Подобная конструкция позволяет удерживать в заданном положении соединяемые детали даже при значительных механических нагрузках.

Шайба стопорная многолапчатая

Стопорная многолапчатая шайба имеет такое название потому что на ее корпусе находится несколько специальных выступов-лапок. Именно эти выступы и помогают данному изделию выполнять качественную фиксацию рабочих элементов в соединении. В основном стопорная многолапчатая шайба используется для закрепления в определенном положении шлицевой круглой гайки. Собственно, сама фиксация происходит посредством загибанием одной из ее наружных лапок непосредственно в паз вала, а другой в паз гайки. Таким образом, установка этого вида стопорных шайб подразумевает полное совпадение положения пазов с лапками.

Такой способ установки позволяет избежать проворачивания шайбы и соединяемых деталей. Местом для ее монтажа является промежуток между самой деталью, которая размещается на валу и между гайкой. Кстати говоря, стопорная многолапчатая шайба имеет два варианта изготовления. В первом случае на ней будет шесть лапок на наружной поверхности и одна на внутренней стороне. При этом лапки на наружной поверхности будут сгруппированы по три штуки. А во втором случае расположение будет такое же, но лапки уже не группируются.

Для того, чтобы иметь возможность сгибать стопорную многолапчатую шайбу во время ее установки, основной материал изготовления должен быть пластичным. Именно поэтому для производства этих крепежных изделий производители используют специальные марки стали. Примечательно, но прочность стопорной многолапчатой шайбы будет определяться как раз таки прочностью ее лапок. Согласно стандартам производства, на них не должно быть сколов или трещин и прочих дефектов, способных привести к разрушению при изгибе и отгибе.

Гроверные стопорные шайбы

Гроверные стопорные шайбы имеют несколько разных названий. Зачастую их обозначают как шайбы Гровера, а в некоторых случаях это изделие маркируется как пружинная шайба. Тем не менее, любое из этих обозначений подходит одинаково хорошо и вполне может быть использовано. Кстати говоря, данная разновидность крепежных изделий является одной из наиболее востребованных и распространенных. Ее используют во множестве промышленных отраслей для защиты деталей и предотвращения произвольного отвинчивания соединений.

Устанавливается пружинная стопорная шайба непосредственно между гайкой и крепежной поверхностью детали. Благодаря тому, что это изделие имеет незамкнутую форму с надрезом, а оба конца располагаются на разных уровнях, гроверная шайба обладает высокой упругой деформацией. Как раз эта особенность позволяет выдерживать нагрузку в месте крепления и предотвращать самоотвинчивание деталей. Материалом для изготовления служит пружинная сталь, которая подвергается дополнительным процессам термообработки при производстве.

Примечательно, что шайбы Гровера обладают прямоугольной формой поперечного сечения. При этом их поверхность может быть обработана специальным антикоррозионным слоем из цинка, фосфатов или других веществ. Но в некоторых случаях такое напыление отсутствует. Кроме того, гроверные шайбы иногда изготавливаются из бронзы или цветных сплавов по усмотрению производителя и исходя из их эксплуатационных требований. Выделяют 4 типа пружинных стопорных шайб: легкие (Л), нормальные(Н) , тяжелые (Т), особо тяжелые (ОТ).

В компании "С-Агросервис" Вы можете купить стопорную шайбу любой конфигурации. Мы продаем крепежные изделия как на вал, так и в отверстие. При этом в наличии имеются стопорные шайбы ГОСТ, а также и стопорные шайбы DIN. Доставка продукции возможна в любой регион России через транспортные компании. Срок доставки составляет от 2-х рабочих дней до 2-х недель, в зависимости от пункта назначения. Весь товар сертифицирован. Реализация стопорных колец у нас выполняется как оптовыми партиями, так и поштучно в розницу.

Шайба стопорная ГОСТ 13463-77 и другие государственные стандарты

В нашем каталоге вы можете выбрать изделия, исходя из стандарта изготовления. Под этими стандартами понимаются российские ГОСТ и немецкие DIN. Некоторые из их являются уникальными, другие же могут быть аналогами друг для друга. Чтобы не ошибиться, когда решите купить стопорные шайбы, необходимо разобраться в особенностях каждого из этих стандартов, в том числе шайбы стопорной с лапками ГОСТ 13463-77 и других.

Стопорная шайба ГОСТ 13463-77

стопорная шайба ГОСТ 13463-77
Шайба стопорная с лапкой ГОСТ 13463-77 представляет собой изделие, которое согласно стандарту имеет класс точности А и предназначено чтобы стопорить шестигранные крепежные детали c головкой, имеющей форму шестигранника. Это гайки и болты. Параметры резьбы при этом должен быть от 3 до 48 мм. При этом по согласованию возможно изготовление шайбы стопорной ГОСТ 13463-77 с другими параметрами.

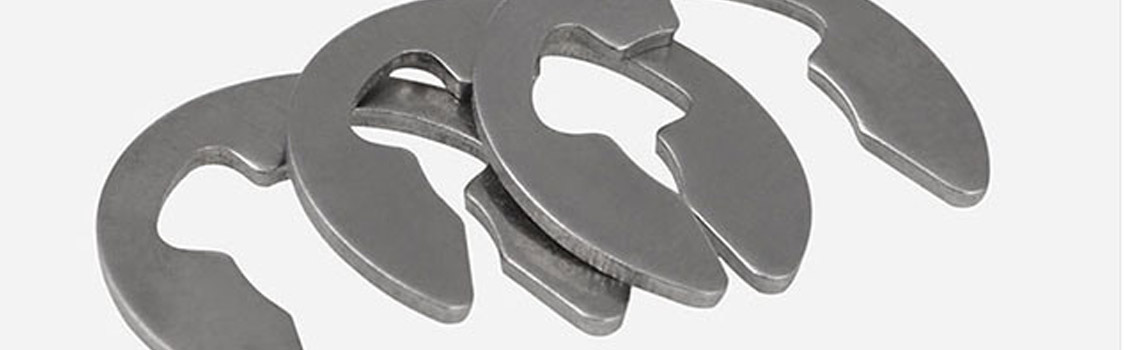

Шайба стопорная DIN 6799

быстросъемная стопорная шайба DIN 6799
Такой метиз представляет собой быстросъемную стопорную упорную шайбу, которая необходима в широком перечне строительных и промышленных сфер. Для создания стопорной упорной быстросъемной шайбы на вал DIN 6799 применяются различные сорта металлов:

  • углеродистая;
  • нержавеющая сталь сортов А2 и А4;
  • латунь.

Следует учесть, что если шайба стопорная упорная быстросъемная на вал DIN 6799 изготавливается из углеродистой стали, то используется оцинковка гальваническим методом.

Как уже говорилось выше, некоторые немецкие стандарты являются аналогом советских/российских ГОСТ и наоборот. Шайба стопорная на вал 6799 аналогична изделий ГОСТ 11648-75.

Шайбы стопорные многолапчатые ГОСТ 11872-89

многолапчатые стопорные шайбы ГОСТ 11872-89
Для многолапчатых стопорных шайб предназначен ГОСТ 11872-89, который предполагает два типа подобных изделий:

легкие; нормальные.

Особенностью стопорных шайб многолапчатых ГОСТ 11872-89 является то, что они должны полностью соответствовать не только требованиям данного стандарта, но также и ГОСТ 18123-82. Только такие изделия могут в полной мере считаться соответствующими требованиям ГОСТ 11872-89 и именно такие вы можете приобрести у нас.

Помимо многолапчатых стопорных шайб ГОСТ 11872-89 стандартной толщины, возможно изготовление нестандартных деталей по требованию заказчика. Мы можем помочь вам в решении такой задачи. Обратитесь к нам, чтобы купить шайбу стопорную многолапчатую ГОСТ 11872-89.

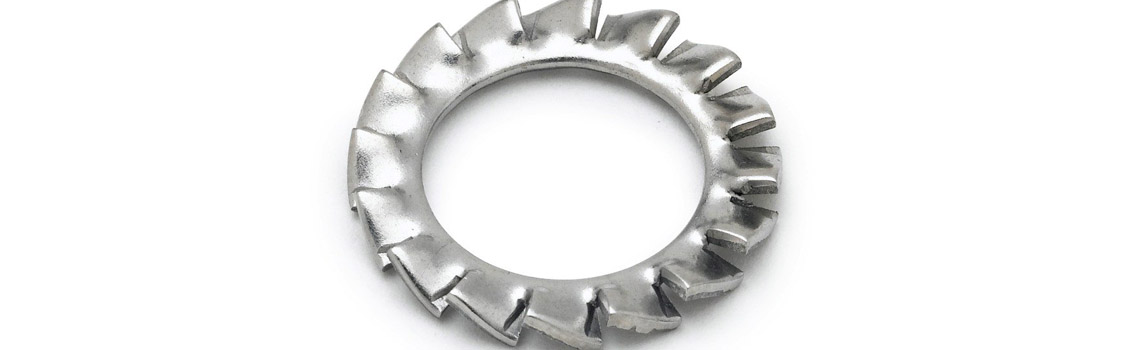

Стопорные шайбы с зубьями DIN 6798

стопорная шайба с наружными зубьями DIN6798A
Немецкий стандарт DIN 6798 дает описание нескольких разновидностей стопорных шайб с зубьями. Их все вы можете приобрести у нас.

Стопорная шайба с внутренними зубьями DIN 6798 J как и другие разновидности, изготавливается из нескольких разновидностей металла:

  • пружинной стали;
  • углеродистой стали с гальванической оцинковкой;
  • нержавеющей стали типа 12Х18Н9Т;
  • кислостойкой аустентичной стали 10Х17Н13М2Т;
  • цветных металлов;
  • различных сплавов;
  • бронзы.

Шайба стопорная с внутренними зубьями DIN 6798 J может быть диаметром от 2,2 мм до 31 мм.

Ещё одна разновидность изделий данного стандарта — шайба стопорная с наружными зубцами DIN 6798 A. Она предназначена для использования на крепеже стандартов от M2 до M30. Аналогом таких изделий в российской системе стандартов являются шайбы стопорные с наружными зубцами ГОСТ 10463-81.

Шайбы стопорные


У нас вы можете купить стопорные шайбы с наружными зубцами DIN 6798 A оптом и в розницу.

Третьей разновидностью изделий данного стандарта, которые вы можете найти у нас в каталоге — это зубчатая стопорная шайба DIN 6798 V, которая изготавливается для установки на крепежи от М3 до М12.

Интернет-магазин «С-Агросервис» предлагает вам купить стопорные шайбы ГОСТ 13463-77 с лапками и других стандартов по доступным ценам.
